AutoLayout 에 대한 간략한 정리
참고 자료
이 포스트는 edwith의 iOS 부스트코스 강좌를 듣고 정리된 내용을 참고로 하여 쓴 포스트임을 미리 밝힙니다.
What is AutoLayout
-
AutoLayout은 뷰의 제약 사항을 바탕으로 뷰 체계 내의 모든 뷰의 크기와 위치를 동적으로 계산
-
AutoLayout은 Application을 사용할 때 발생하는 외부 변경과 내부 변경에 동적으로 반응하는 사용자 인터페이스를 가능하게 한다
About External Changes (외부 변경)
외부 변경은 슈퍼뷰의 크기나 모양이 변경될 때 발생.
각각의 변화와 함께, 사용 가능한 공간을 잘 사용할 수 있도록 뷰 체계의 레이아웃을 업데이트 해주어야 한다
외부 변경이 발생하는 경우
-
사용자가 아이패드의 분할뷰(Split View)를 사용하거나 사용하지 않는 경우(iOS)
-
디바이스를 회전하는 경우(iOS)
-
활성화콜(Active Call)과 오디오 녹음 바가 보여지거나 사라지는 경우(iOS)
-
다른 크기의 클래스를 지원하기 원하는 경우
-
다른 크기의 스크린을 지원하기 원하는 경우
외부 변경이 발생하는 경우에 대한 설명
외부 변경이 발생하는 경우, 대부분 실행 시간에 발생할 수 있으며, 애플리케이션으로부터 동적인 응답을 요구한다.
다른 스크린 크기를 지원하는 것과 같은 것은 애플리케이션이 다른 환경에 적응하는 것을 나타낸다.
스크린 크기가 일반적으로 실행 시간에 변경되지 않는다고 하더라고, 적응형 인터페이스를 만들면 애플리케이션이
아이폰 4S, 아이폰 6플러스, 또는 아이패드에서도 모두 동일하게 잘 작동할 수 있다
오토레이아웃은 아이패드 내부 변경에서 슬라이드와 분할뷰를 지원하는 핵심 요소이기도 하다
About Internal Changes (내부 변경)
내부 변경은 사용자 인터페이스의 뷰의 크기 또는 설정이 변경되었을 때 발생
내부 변경이 발생하는 경우
-
애플리케이션 변경에 의해 콘텐츠가 보여지는 경우
-
애플리케이션이 국제화를 지원하는 경우
-
애플리케이션이 동적 타입을 지원하는 경우
내부 변경이 발생하는 경우에 대한 설명
애플리케이션 콘텐츠가 변경됐을 때, 새로운 콘텐츠는 예전과 다른 레이아웃을 필요 할 수 있다
예를 들어 신문기사를 제공하는 애플리케이션이 각각의 신문 기사의 크기에 기반을 둔 레이아웃을 조정할 필요가 있는 경우과 같이,
텍스트 또는 이미지를 보여주는 애플리케이션에서 일반적으로 발생하는 일이다
이와 비슷하게, 사진 콜라주는 이미지 크기와 영상의 가로 세로의 비율을 다뤄야만 한다
오토레이아웃의 필요성
오토레이아웃은 인터페이스의 절대적인 좌표가 아닌 동적으로 상대적인 좌표가 필요한 경우에 유용
-
애플리케이션이 실행되는 iOS 기기의 스크린 화면의 크리가 다양한 경우
-
애플리케이션이 실행되는 iOS 기기의 스크린이 회전할 수 있는 경우
-
상태표시줄(Status Bar)에 전화 중임을 나타내는 액티브 콜(active call)과 오디오 녹음 중임을 나타내는 오디오 바가 보여지거나 사라지는 경우.
-
애플리케이션의 콘텐츠가 동적으로 보여지는 경우
-
애플리케이션이 지역화(Localization)를 지원하는 경우
-
애플리케이션이 동적 타입을 지원하는 경우

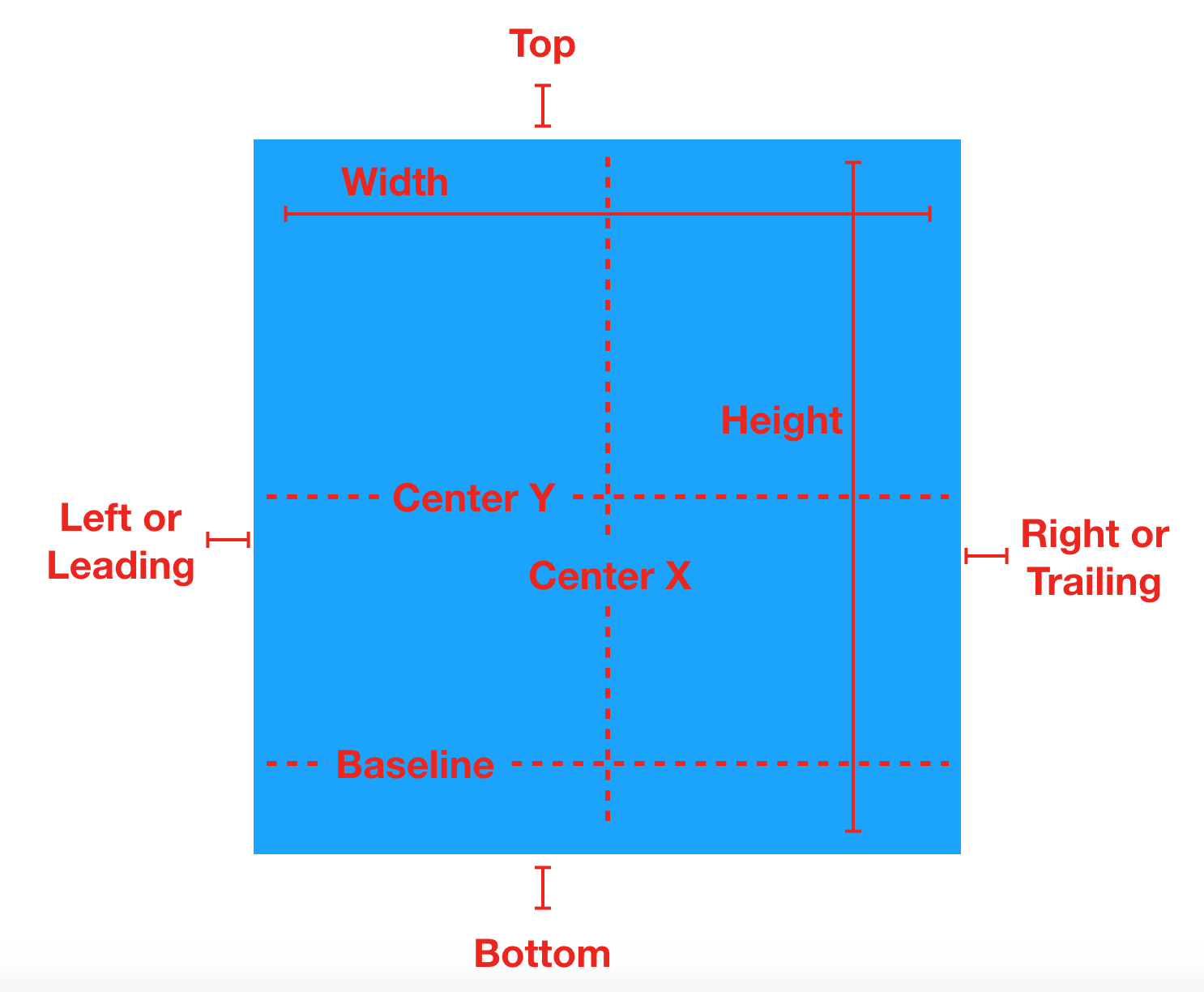

오토레이아웃 속성
오토레이아웃의 속성은 정렬 사각형을 기반으로 한다
-
Width : 정렬 사각형의 너비
-
Height : 정렬 사각형의 높이
-
Top : 정렬 사각형의 상단
-
Bottom : 정렬 사각형의 하단
-
Baseline : 텍스트의 하단
-
Horizontal : 수평
-
Vertical : 수직
-
Leading : 리딩, 텍스트를 읽을 때 시작 방향
-
Trailing : 트레일링, 텍스트를 읽을 때 끝 방향
-
CenterX : 수평 중심
-
CenterY : 수직 중심

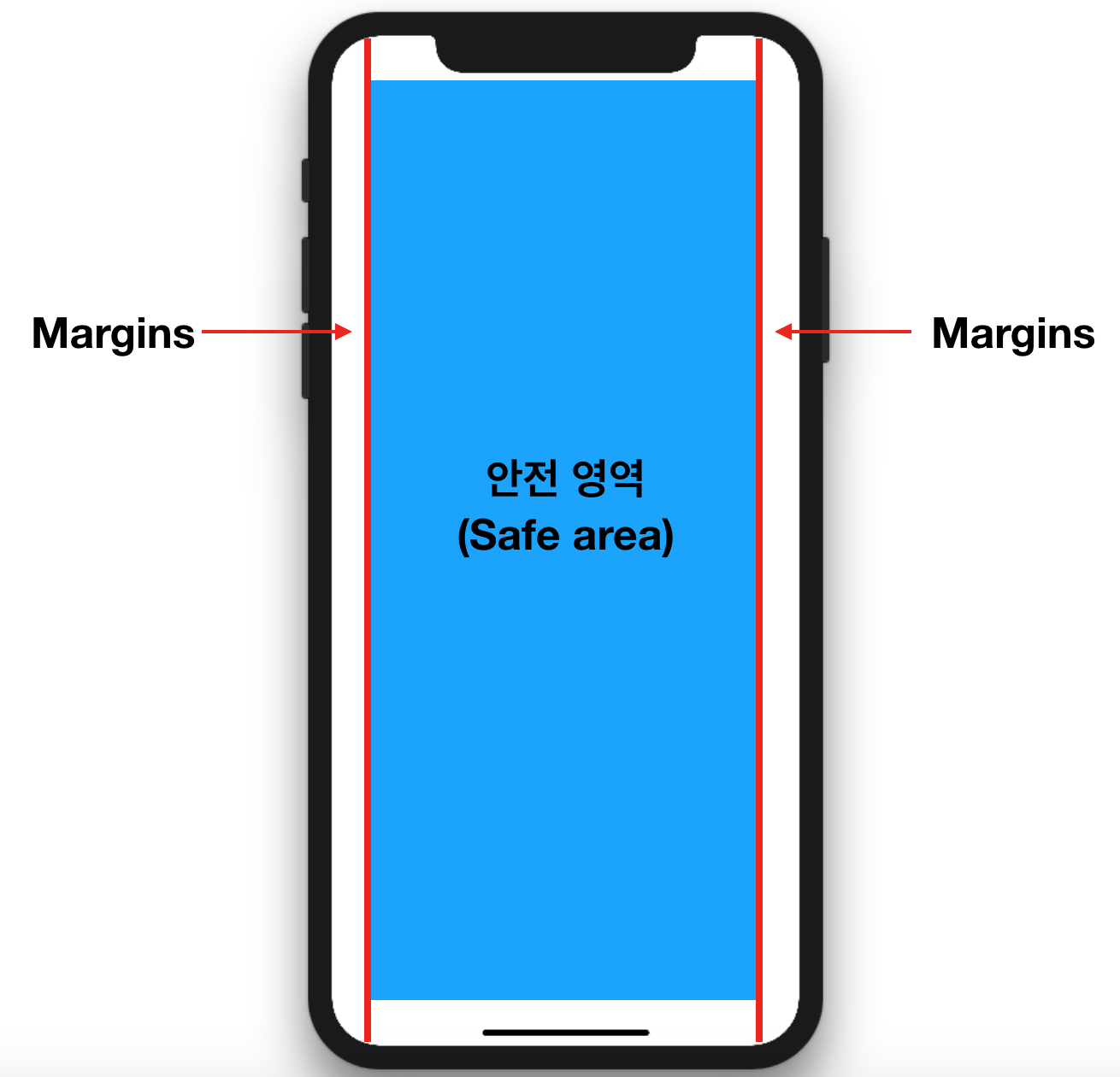

What is The Safe Area
안전 영역은 콘텐츠가 상태바, 네비게이션바, 툴바, 탭바를 가리는 것을 방지하는 영역
표준 시스템이 제공하는 뷰들은 자동으로 안전 영역 레이아웃 가이드를 준수해야 한다
기존의 상/하단 레이아웃 가이드(Top/Bottom Layout Guide)를 대체, 하위 버전에도 호환하여 작동
안전 영역은 iOS 11 부터 사용, iOS 11 미만의 버전에서는 상/하단 레이아웃 가이드를 사용
안전 영역 레이아웃 가이드는 UIView 클래스의 var safeAreaLayoutGuide: UILayoutGuide로 접근할 수 있다
What is The Constraints
constraints(제약)은 뷰 스스로 또는 뷰 사이의 관계를 속성을 통하여 정의
제약은 방정식으로 나타낼 수 있다
-
Item1 : 방정식에 있는 첫 번째 아이템(B View), 첫 번째 아이템은 반드시 뷰 또는 레이아웃 가이드이어야 한다
-
Attribute1 : 첫번째 아이템에 대한 속성, 이 경우 B View의 leading
-
Multiplier : 속성 2에 곱해지는 값, 이 경우 1.0
-
Item2 : 방정식에 있는 두 번째 아이템(A View)
-
Attribute2 : 두번째 아이템에 대한 속성, 이 경우 A View의 trailing
-
Constant : 두 번째 아이템의 속성에 더해지는 상수 값
위 그림의 방정식의 제약을 해석하면 B View의 leading은 A View의 trailing의 1.0배에 8.0을 더한 위치
What is The Intrinsic Content Size(고유 콘텐츠 크기)
뷰의 고유 콘텐츠 크기는 뷰가 갖는 원래의 크기로 생각할 수 있다. 예를 들어 레이블의 고유 콘텐츠 크기는 레이블의 텍스트 크기고, 이미지의 고유 콘텐츠 크기는 이미지 자체의 크기이다.
What is The Constraint Priorities(제약 우선도)
오토레이아웃은 뷰의 고유 콘텐츠 크기를 각 크기에 대한 한 쌍의 제약을 사용하여 나타낸다.
우선도가 높을수록 다른 제약보다 우선적으로 레이아웃에 적용되며, 같은 속성의 다른 제약과 경합하는 경우, 우선도가 낮은 제약은 무시된다
콘텐츠 허깅 우선도(Content hugging priority)
콘텐츠 고유 사이즈보다 뷰가 커지지 않도록 제한한다.
다른 제약사항보다 우선도가 높으며 뷰가 콘텐츠 사이즈보다 커지지 않는다
콘텐츠 축소 방지 우선도(Content compression resistance priority)
콘텐츠 고유 사이즈보다 뷰가 작아지지 않도록 제한한다.
다른 제약사항보다 우선도가 높으며 뷰가 콘텐츠 사이즈보다 작아지지 않는다

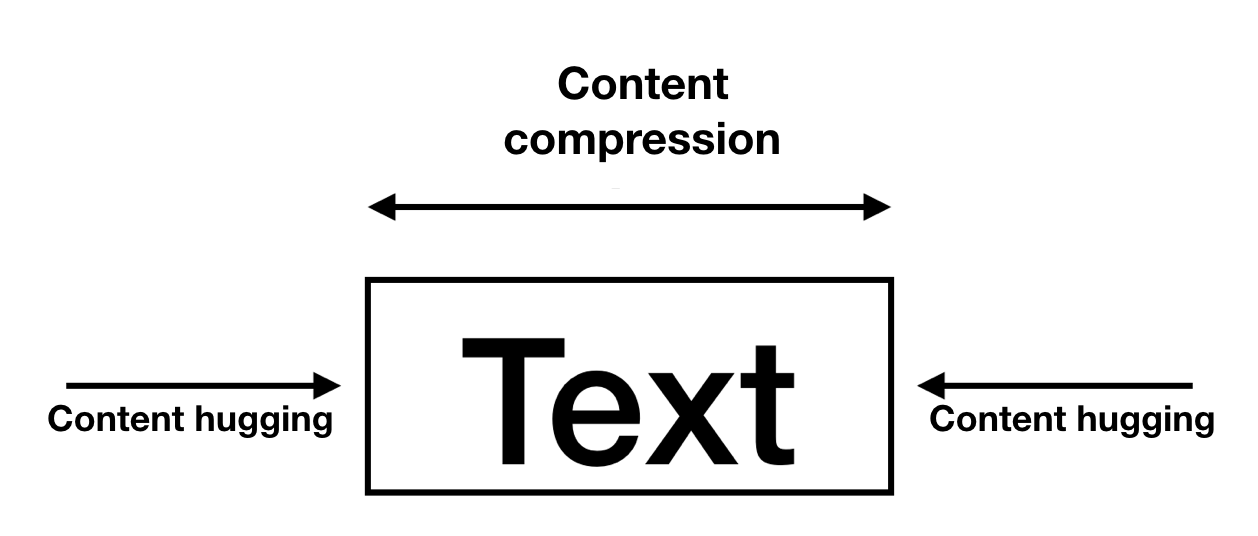

Image of Content hugging priority and compression
Layout Margins
뷰에 콘텐츠 내용을 레이아웃 할 때 사용하는 기본 간격(default spacing)
- Layout Margins Guide : 레이아웃 마진에 따라 형성되는 시각의 프레임 영역
Anchor
오토레이아웃을 코딩으로 구현하여 Constraint(제약)을 만들기 위해 Anchor을 사용할 수 있다
